VisKon - La nuova generazione di Costruzione Visuale
La tua soluzione BIM/CAD/CAM 3D per l’industria delle costruzioni in legno. Dall’idea (progettazione) alla realizzazione (al progetto finito)! VisKon® di WETO è dunque un BIM/CAD/CAM per costruzioni in legno, che consente di creare facilmente coperture semplici e complesse (tetti con abbaini, lucernari, canne fumarie), pergolati, padiglioni, gazebo, stalle, etc.., case a telaio (con montanti, traverse, contraffissi/saette e saettoni), Block House e massicce (come in XLAM). VisKon crea in automatico i disegni tecnici necessari alla realizzazione e i CNC che ci si aspetta per andare subito in produzione. “Nomen (est) Omen”, che significa “Il destino è nel nome”. Come dicevano i latini, il nome di una persona preannuncia quello che è e quello che fa', e possiamo tranquillamente applicare questo ragionamento al nome di VisKon che significa Costruzione Visuale (Visuelle Konstruktion). Sin dalle prime versioni, l’obbiettivo della software house era ed è, quello di creare la Soluzione Software più Facile possibile per strutture in legno, che risolve le tipiche problematiche della progettazione 2D (come gli errori, mancanze…) e le difficoltà degli altri software 3D. Il risultato è un costruttore visuale 3D composto da numerosi e specifici strumenti dedicati 3D che sono stati progettati per essere facili e rapidi per qualunque tipo di costruzione che si desidera progettare e costruire. La nuova versione di VisKon è a 64-bit e questo significa disporre di una maggiore capacità di calcolo.
Più dettagli...SGUARDO ALLE PIÙ IMPORTANTI INNOVAZIONI
VisKon A (Modulo Tetti)

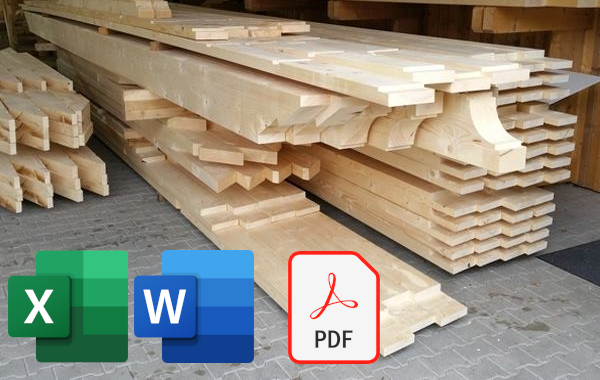

Questo modulo consente di progettare qualsiasi tipo di copertura e creare facilmente costruzioni libere senza faticare. Gli assistenti tetti e abbaini offrono un’ampia scelta di componenti che consentono di incrementare la progettazione e la qualità. Ogni strumento è ideato per essere complesso e facile allo stesso tempo. L’editor dei tetti gestisce infatti sia la grossa orditura con puntoni/falsi puntoni (standard, di displuvio e compluvio), travi primarie (di banchina, rompitratta e di colmo), catene/controcatene, che quella piccola (listelli e perline). Ciascun componente dell’orditura può essere esploso automaticamente in disegni tecnici già quotati per andare subito in produzione. Con altrettanta facilità si ottengono computazioni varie delle liste legno.
Disegna il tuo tetto 3D in 7 semplici passaggi grazie all'efficacia dell'Assistente tetti (wizard):
Abbaini e falde aggiuntive perpendicolari (a T) con Assistenti (wizard) specifici
- Creazione rapida di estensioni aggiuntive del tetto con l’assistente di falde aggiuntive perpendicolari (a T)
- Adattamento automatico dell'orditura in legno per ospitare gli abbaini e gestione avanzata dell’orditura secondo la geometria scelta dell’abbaino (montanti/traverse di sostegno, architravi, parapetti, etc.)
Inserimento di travi multiple/singole, puntoni/falsi puntoni standard/a vista (per doppia struttura), catene/controcatene
- Posa assistita di puntoni e travi multiple orizzontali o su piani di lavoro liberi
- Costruzione semplice e intuitiva di travi liberi e di componenti come i puntoni/falsi puntoni di sporto
Costruzioni libere
- Progettazione di costruzioni complesse utilizzando le travi libere o le putrelle in legno a I “Joist” lungo piani di lavoro liberi e loro modifica (come ad esempio il “tetto reciproco”, ossia una struttura auto sostenuta a cerchio composta da travi che si bloccano a vicenda come una chiocciola auto-reggendo il peso l’una sopra l’altra)
- Catalogo di profilati in acciaio (putrelle) secondo la normativa DIN 1025 / 1026
- Costruzione di orditura incurvata
Lavorazioni dell’orditura in dettaglio
- Produzione pianificata con prelavorazioni delle strutture avvalendosi di incastri e lavorazioni meccaniche come le forature, tappe/tacche, mezzi legno vari (semplici, incrociati…) tenoni-mortase, code di rondine, tagli controllati, smussature, ugnature, dardi di Giove, a dente (a tallone), profilature (modanature), intagli, fessure, scanalature, incassature/battute, ed altre ancora.

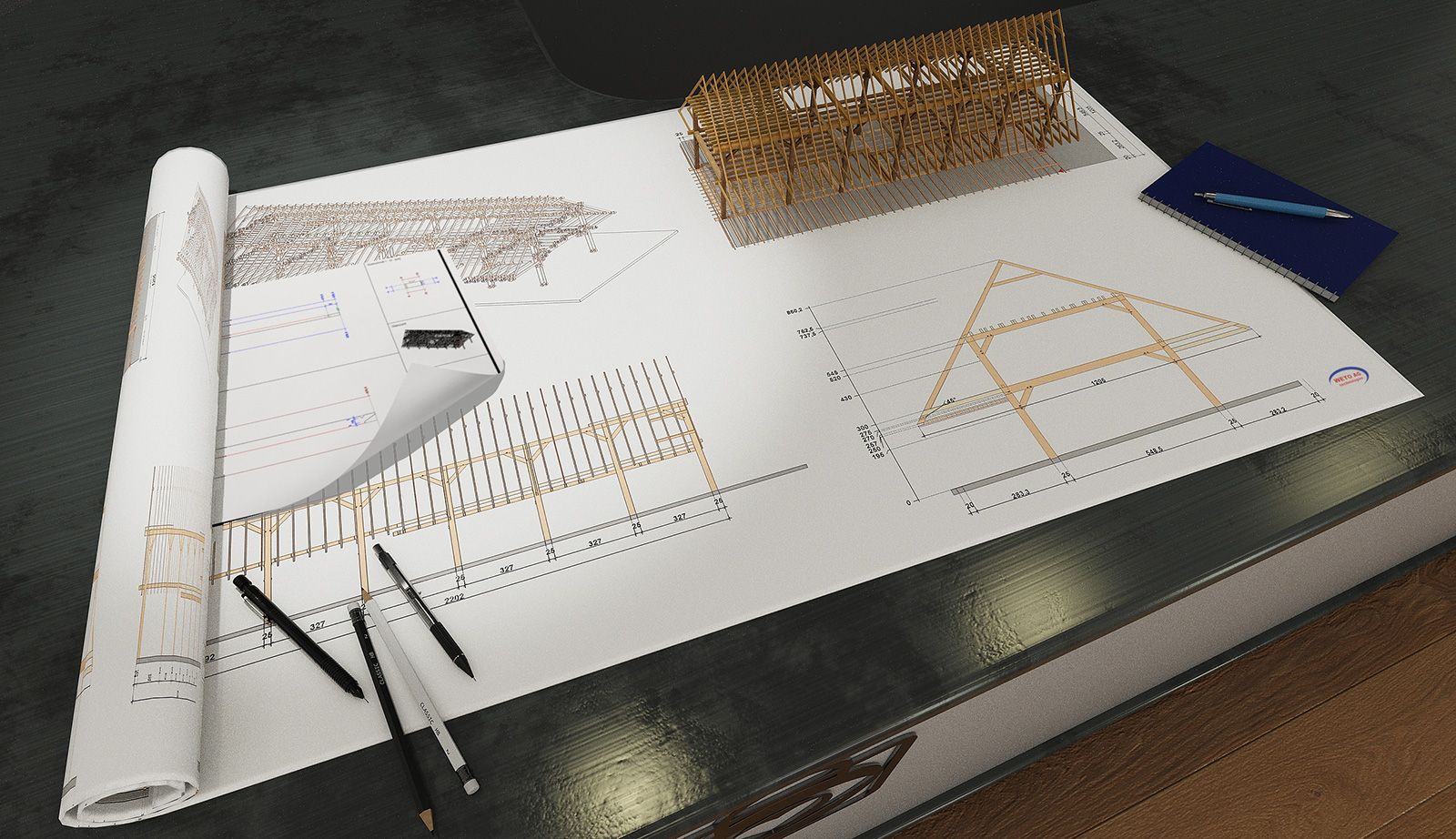

- Ciascun incastro e lavorazione produce disegni tecnici dettagliati automaticamente quotati e file CNC per il trasferimento alle macchine da taglio
Funzioni varie per la costruzione dell’orditura in legno
In VisKon®, le strutture possono essere progettate su qualunque piano di lavoro si desidera della costruzione. Questo significa che è possibile progettare liberamente costruzioni in cui l’orditura si accavallano.
- Una pianta progettata in VisKon (con pareti, platee o semplicemente con linee 2D), oppure un progetto importato come DXF/DWG, può essere usato per definire il perimetro per l’editor del tetto. Il perimetro può essere automaticamente rilevato nella scena 3D (da perimetri 2D o solidi 3D) in pochi secondi consentendo dunque di scegliere come impostare il tetto. Ad esempio, un semplice tetto rettangolare può avere 4 falde (un padiglione), 3 (un capanna + 1 falda ulteriore), con due (la classica capanna oppure un tetto a L). In un modo semplice è possibile specificare dove definire delle falde e dove rimuoverle e finalmente ottenere il risultato aspettato. Quindi che il tuo tetto abbia 2, 7, 13 o un qualunque altro numero di falde, devi semplicemente disegnare il perimetro e impostare le proprietà dei singoli lati.
- Un catalogo di tegole è disponibile nell’editor dei tetti
- Lucernari e canne fumarie automaticamente adattano l’orditura eventualmente creando incastri automatici (ad esempio code di rondine per i travetti di supporto)
- Finiture libere per ogni falda per qualsiasi tipo di fusione delle coperture tra loro
- Specchiatura di coperture, pareti, forature e dei componenti singoli
Presentazione dei progetti 3D con Sketchfab
I progetti creati con VisKon possono essere pubblicati come modelli 3D su Sketchfab* e visualizzati in qualunque navigatore web (senza plugin) su tablet, smartphone e computer. Ideale per la presentazione al cliente.
* È gratuito e richiede la registrazione di un proprio account
VisKon B (Modulo Pareti)
VisKon consente di realizzare progetti completi di strutture a telaio in legno con pareti personalizzate, tetti a doppia struttura ma anche strutture libere a multi-travatura con un unico programma. VisKon è facile ed immediato e questo è dovuto all’efficacia dei suoi strumenti che consentono una fluida progettazione e produzione di strutture a telaio standard, a graticcio (con telai particolarizzati da controventi a saettoni) e a Block House.
Incastri angolari delle pareti
Per gli incastri angolari delle pareti e dei propri strati, è disponibile uno strumento specifico che consente di configurare un proprio sistema di regole d’incastro secondo il tipo di pareti scelto. Nello specifico per ogni parete e per ogni strato è possibile scegliere in modo semplice che un determinato strato debba allungarsi o accorciarsi fino ad incontrare l’altro della parete con cui assieme creano l’angolo. In questo modo si generano a comando (con un clic) gli incastri angolari delle pareti che ci si aspetta. Lo stesso strumento consente inoltre d’includere nelle regole la generazione automatica di montanti di supporto extra angolari.
Incastri/Connessioni/Giunzioni
In VisKon è possibile definire qualunque tipo d’incastro si desidera. È anche consentito mischiare diverse strutture: ad esempio il piano terra come Block House e quello superiore a telaio con pareti e spessori diverse senza incorrere in problemi. È anche possibile utilizzare piastre di connessione e comunque personalizzare le profondità d’incastro. VisKon consente anche la visualizzazione delle travi a tronchi tondi per Block House e di altri profilati oltre che alla gestione delle classiche travi squadrate.
Quotature automatiche
Con un semplice clic con uno strumento speciale su di una parete, VisKon produce automaticamente il disegno tecnico della stessa già auto-quotato! Opzionalmente è anche possibile cambiare colori e altri dettagli delle quote dei componenti del telaio, travi a blocchi (per Block House) e pannelli.
Inserimento di differenti strati di parete
VisKon consente di configurare liberamente le proprie pareti. Una parete supporta fino a 10 strati che possono essere telai, pannelli, listelli, isolanti, tavole, strati massicci (XLAM) e travi a blocchi (per Block House).
Code di rondine
Tralasciando il classico incastro a coda di rondine, tra l’altro gestito anche dal modulo tetti, il modulo Block House di VisKon supporta degli incastri speciali a coda di rondine (ed altri tipici incastri per travi a blocchi) per questo tipo di costruzioni. È anche possibile utilizzare queste speciali code di rondine per le pareti interne.
Finestre e porte
In VisKon B (modulo pareti), una semplice e utile anteprima in tempo reale aiuta l’inserimento di finestre e porte sia in 2D che in 3D. Nel momento in cui si definiscono dimensioni e posizioni stesse della geometria del serramento, in tempo reale si vede aggiornarsi l’anteprima sulla parete.
Estrapolazioni dati macchina (scambio dati CNC)
Per incrementare la produzione, il processo di esportazione impacchetta assieme i singoli strati di una parete. Questo avviene in modo da generare un ID univoco per parete per ciascun pezzo dell’orditura lasciando che il carpentiere possa assemblare (Abbund) il tutto con facilità. Sono inoltre supportati strati di pareti massicce (ad esempio XLAM, Cross Laminated Timber), centri di taglio CNC e annidamenti per l’ottimizzazione di taglio (Nesting).
VisKon C (Modulo CNC)
Trasferimento perfetto alle macchine da taglio
Le costruzioni di tetti, travi a blocchi (per Block House), telai di montanti, traverse e controventi, possono essere combinate tra loro con Viskon® a piacere. Riguardo alle travi a blocchi, c’è da dire che sono supportati diversi tipi di incastri speciali che sono normalmente usati per fare Block House. Sono supportati inoltre giunzioni a dardo di Giove, tenoni-mortase, forature, rifilature di pendenza, mezzi legno vari, code di rondine, e qualunque altro tipo di lavorazione che può essere creata e trasferita ad una macchina CNC. Gli incastri vengono automaticamente convertiti nei formati macchina desiderati (ad esempio BVN, BVX, BTL, etc.). La trasformazione dei disegni in file macchina avviene in accordo della standardizzazione dei tipi di processo dei componenti CNC (unità macchina).
Etichette 3D
Una vista 3D prospettica può essere generata con un semplice clic. Questo tipo di viste sono totalmente libere, semplicemente ci si posiziona in 3D liberamente ed eventualmente si modifica numericamente l’angolo di visuale proposto con quello desiderato. Nelle prospettive è anche possibile “accendere” le etichette come i numeri ID di componenti CNC (sono univoci), lunghezze, superfici, etc.. e accendere o spegnere parti individuali del progetto. Questo aiuterà il riconoscimento dei singoli pezzi da parte del carpentiere durante il montaggio della struttura. VisKon inoltre per dare un aiuto a colpo d’occhio, colora diversamente i componenti per tipologia (puntoni, travi primarie, montanti, etc..).
Convertitore
I Weto-Converter sono programmi Windows specialmente sviluppati per convertire file K1/K2 (*.bvn) generati dai nostri software in specifici file macchina (*.btl) o per Hundegger P10/P8 (*.bv). Basati sul nostro sistema di controllo macchina è possibile controllare macchine CNC con efficacia. L'obiettivo principale del nostro software è quello di offrire programmi facili e intuitivi anche per macchine precedenti.
Macchine supportate:
Hundegger, Schmidler, Hüllinghorst, Burmek e Maffel che usano software di controllo macchina generati da Sema, Hundegger or Integra3000.
Impostazioni preimpostate:
Supporta numerose preimpostazioni e ottimizzazioni per la propria macchina.
Rapporto sullo stato di avanzamento:
Rapporti dettagliati dei risultati della conversione in ingresso e uscita nel formato di file della macchina.
Prerequisiti:
Controllo macchina WETO
